        消防應急熒光燈常見的有36W的T8熒光燈支架,單管和雙管帶蓄電池,平時由墻面開關控制燈管正常的亮滅功能,停電后由

蓄電池提供電能,繼續給熒光燈提供應急照明點亮功能的。還有28W的T5熒光燈支架,功能與36W的熒光燈帶應急功能一樣,

目前使用較多的是18W的T8熒光燈支架帶應急功能的。



一、36W應急熒光燈接線圖



                                                            36W熒光燈應急電源接線圖

接線說明

1、接入(輸入)電壓:220V;

2、充電火線和充電零線永久接入應急電源逆變器的相應端口;

3、應急電源(蓄電池)插入逆變器的接口,保證牢固接入;

4、墻面開關經電感整流器接入逆變器的火線端口,用于控制熒光燈日常的開關照明;

5、燈管的零線端口接入輸入零線,永久性接入;

6、燈管的一端接逆變器相應端口,另一端接逆變器回路(經過啟輝器),其中一條線接整流器,由墻面開關控制主電的亮滅。



二、18W熒光燈led應急電源接線圖

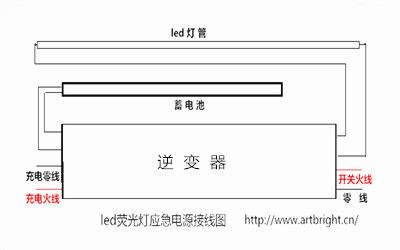

                                                        led熒光燈支架應急電源接線圖

接線說明

1、輸入電壓:AC220V;

2、適用于led燈管熒光燈支架;

3、充電火線、充電零線永久性接入,確保牢固可靠;

4、led燈管為雙端接入型式的;

5、逆變器另外一端的零線永久性接入;

6、開關火線用于控制燈管平時的照明,停電后由應急蓄電池提供電能供燈管應急照明。



更多消防應急熒光燈相關說明,敬請關注:http://www.swiss4a.com/ 網站【技術解答】欄目。
