   目前各類工業或民用建筑,安裝使用的消防安全出口應急燈,以自帶蓄電池,非集中控制型類別的使用最多,下面僅以這種類別的安全出口應急燈接線方式予以說明。



一、明裝安全出口應急燈接線圖

                                 藝光消防應急指示燈接線圖

                                                      藝光單面消防安全出口應急燈接線圖



接線說明

1、消防應急燈具宜設置專用線路,中途不設置開關控制,主電的開關由消防控制室專用開關設備控制。

2、每臺燈具的接線必須牢固可靠,不應有松動或絕緣不到的現象。

3、對于有接地安全標志的,應按要求接入接地線。

4、帶有消防強制性啟動的安全出口應急標志燈,必須按要求接入強制性啟動火線。



二、嵌墻式暗裝安全出口應急燈接線圖

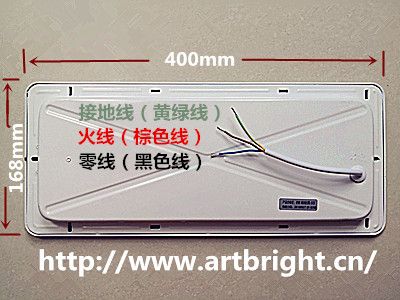

                                  藝光400mm嵌入式應急疏散指示燈接線圖

                                                        藝光嵌入式安全出口應急燈接線圖



接線說明

1、輸入電壓AC220V,零線一條,火線一條;

2、永久性接入,保障牢固可靠無松動,且包扎嚴實;

3、接地線按要求牢固接入;

4、帶有強制性啟動四線制的消防安全出口應急燈,強制性啟動火線必須接入。



更多關于消防安全出口應急燈技術事項。敬請關注:http://www.swiss4a.com/ 網站【技術解答】欄目。
